瀏覽器自帶分享功能也很好用哦~程，以及 2KB SRAM 方便客戶開發復雜的應用。還集成了 46 路 12 Bit ADC、 46 路 Touch Key（無需外接電容）、6 路 16 Bit PWM、 支持 不大于8com x 32seg LCD/LED 驅動、I2C、UART、SPI、TMC、低電壓檢測（LVD）2 個比較器等功能模塊。支持PWM、I2C、UART 外設映射到任意管腳，支持 8 個大灌電流管腳，軟件可實現雙掃 LED 屏顯示功能，還支持 IDLE、STOP 和低速運行三種省電模式以適應不同功耗要求的應用。
WTC81L441觸摸MCU+LED/LCD驅動，是一顆8位LQFP48單片機可實現全I(xiàn)O隨意映射，工程師在設計過程中可以節省大量時間，并且全系列配有觸摸調試平臺在調試街道更直觀更方便更省心。
觸摸調試平臺圖：

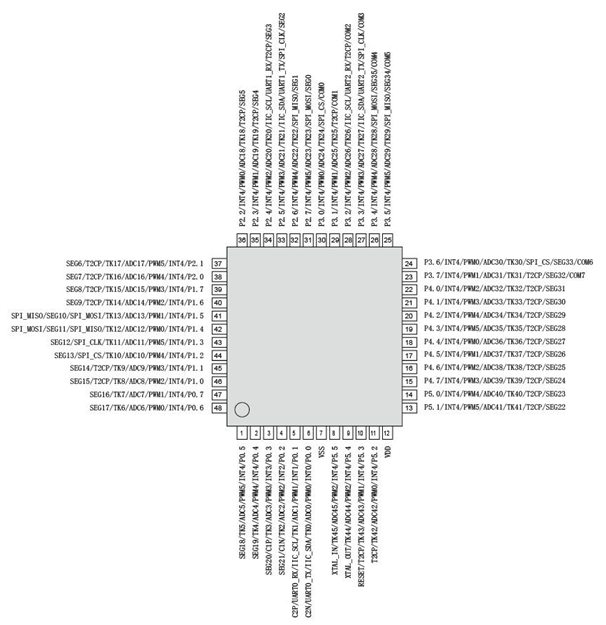

WTC81L441觸摸MCU引腳定義：
WTC81L441技術參數：
LCD 驅動
? 可支持不大于 8com x 32seg、7com x 33seg、6com x 34seg、5com x 35seg、4com x 36seg
? 可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty
? 可配置偏壓：1/2、1/3、1/4 Bias ? 支持 8 級對比度調整
? 支持 8 級驅動電流（5uA、40uA、80uA、130uA、200uA、320uA、450uA、600uA），用戶可根據 不同的 LCD 屏進行調整
◆ LED 驅動
? 可支持不大于 8com x 32seg
? 支持 8 級亮度調節
◆ 模擬比較器
? 內建 2 個模擬比較器
◆ 通用串行接口（UART0/UART1/UART2）
? 支持 3 路全雙工串口
? 支持 1 字節接收緩存
? UART0/UART1/UART2 的 TX/RX 可映射至不同的 GPIO 引腳
◆ I2C 接口 ? 內置 1 路 I2C 接口，支持主從模式，支持標準/快速/高速模式
? I2C 引腳 SCL/SDA 可映射到任意的 GPIO 引腳
◆ SPI 接口
? 內置 1 個 4 線 SPI 接口，支持主從模式
◆ 低電壓檢測（LVD）
? 檢測電壓可設置為 2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V 和 4.2V。
? 可設置低電壓復位或中斷
◆ 復位模式
? 芯片支持多種復位源：上電/掉電復位，軟復位，硬復位，看門狗復位，低電壓檢測復位
◆ 看門狗
? 27 位看門狗定時器，16 位調節精度，可配置看門狗復位或中斷
◆ 程序下載和仿真
? 支持 ISP 和 IAP
? 支持在線仿真功能
◆ 低功耗 ? STOP 模式，電流<7uA
? IDLE 模式，電流<55uA
? 低速運行模式，電流<90uA
◆ 封裝類型：LQFP48
WTC81L441觸摸調試平臺展示圖
程，以及 2KB SRAM 方便客戶開發復雜的應用。還集成了 46 路 12 Bit ADC、 46 路 Touch Key（無需外接電容）、6 路 16 Bit PWM、 支持 不大于8com x 32seg LCD/LED 驅動、I2C、UART、SPI、TMC、低電壓檢測（LVD）2 個比較器等功能模塊。支持PWM、I2C、UART 外設映射到任意管腳，支持 8 個大灌電流管腳，軟件可實現雙掃 LED 屏顯示功能，還支持 IDLE、STOP 和低速運行三種省電模式以適應不同功耗要求的應用。
WTC81L441觸摸MCU+LED/LCD驅動，是一顆8位LQFP48單片機可實現全I(xiàn)O隨意映射，工程師在設計過程中可以節省大量時間，并且全系列配有觸摸調試平臺在調試街道更直觀更方便更省心。
觸摸調試平臺圖：
WTC81L441觸摸MCU引腳定義：
WTC81L441技術參數：
LCD 驅動
? 可支持不大于 8com x 32seg、7com x 33seg、6com x 34seg、5com x 35seg、4com x 36seg
? 可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty
? 可配置偏壓：1/2、1/3、1/4 Bias ? 支持 8 級對比度調整
? 支持 8 級驅動電流（5uA、40uA、80uA、130uA、200uA、320uA、450uA、600uA），用戶可根據 不同的 LCD 屏進行調整
◆ LED 驅動
? 可支持不大于 8com x 32seg
? 支持 8 級亮度調節
◆ 模擬比較器
? 內建 2 個模擬比較器
◆ 通用串行接口（UART0/UART1/UART2）
? 支持 3 路全雙工串口
? 支持 1 字節接收緩存
? UART0/UART1/UART2 的 TX/RX 可映射至不同的 GPIO 引腳
◆ I2C 接口 ? 內置 1 路 I2C 接口，支持主從模式，支持標準/快速/高速模式
? I2C 引腳 SCL/SDA 可映射到任意的 GPIO 引腳
◆ SPI 接口
? 內置 1 個 4 線 SPI 接口，支持主從模式
◆ 低電壓檢測（LVD）
? 檢測電壓可設置為 2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V 和 4.2V。
? 可設置低電壓復位或中斷
◆ 復位模式
? 芯片支持多種復位源：上電/掉電復位，軟復位，硬復位，看門狗復位，低電壓檢測復位
◆ 看門狗
? 27 位看門狗定時器，16 位調節精度，可配置看門狗復位或中斷
◆ 程序下載和仿真
? 支持 ISP 和 IAP
? 支持在線仿真功能
◆ 低功耗 ? STOP 模式，電流<7uA
? IDLE 模式，電流<55uA
? 低速運行模式，電流<90uA
◆ 封裝類型：LQFP48
WTC81L441觸摸調試平臺展示圖
